在工業控制、電機監測及電力電子系統中，工程師常常需要在存在數百伏共模電壓的環境下進行精確差分電壓測量。傳統方案往往受限于輸入范圍、精度或成本，而ADI的高壓差分放大器AD8479則為這一挑戰提供了高效解決方案。

AD8479具備±600 V的寬共模電壓輸入能力，并內置精密電阻網絡，可實現單位差分增益的同時將共模電壓衰減60倍。這一特性使其非常適合用于構建“漏斗放大器”（Funnel Amplifier），即一種能將高壓信號縮放至ADC或其他低電壓電路可處理范圍的精密前端結構。

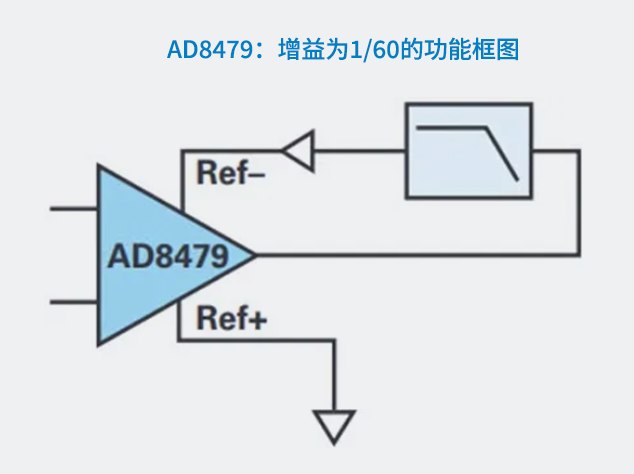

通過調整反饋路徑，可繞過AD8479內部60倍增益級，僅利用其衰減功能，從而構建出一個1/60比例的精密衰減器。在此配置下，AD8479輸出需經由低通濾波器和緩沖器后反饋回Ref–引腳，以確保系統穩定性。該濾波器截止頻率設定為5 kHz，避免高頻段增益上升導致振蕩風險，同時保持對低頻高壓信號的有效響應。

為滿足高精度需求，緩沖器應具有低失調電壓、低噪聲及寬電源范圍等特性。ADI的ADA4522是一款理想的匹配器件，其軌到軌輸入輸出能力和低輸入偏置電流可有效降低整體誤差。此外，ADA4522與AD8479共享電源軌，有助于簡化供電設計。

測試結果顯示，該漏斗放大器可在100 Hz下準確衰減1200 Vpp信號至20 Vpp輸出，且在100 kHz時仍維持良好的線性度。階躍響應建立時間在幾微秒以內，滿足快速動態響應需求。噪聲方面，在0.1 Hz至10 Hz范圍內峰峰值僅為約580 nV，約為標準AD8479模式下的1/60，顯著提升了信噪比性能。

直流性能方面，由于第二級緩沖器的失調被第一級衰減，最終系統總失調電壓小于±17 μV。同時，CMRR保持在90 dB以上，確保共模干擾得到有效抑制。

典型應用包括交流電機電壓電流監測、高壓阻抗測量以及電力質量分析系統。例如，結合電流分流器和該漏斗放大器結構，可實現對高壓電機運行狀態的精準功率監控。

綜上所述，基于AD8479構建的漏斗放大器不僅解決了高壓差分測量難題，而且兼顧了精度、穩定性和易用性，是面向電源及工業測量領域工程師的理想選擇。如需AD8479產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
