ADL6010是ADI亞德諾一款高性能、多功能的微波頻譜寬帶包絡檢波器，專為滿足現代微波儀器儀表、雷達測量系統及點對點鏈路等高精度射頻信號處理需求而設計。該器件采用緊湊的6引腳封裝，提供卓越的檢測精度和極低的功耗（僅8 mW），使得其在各種復雜環境中都能表現出色。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您介紹ADL6010：產品特點、引腳圖及原理圖。如需ADL6010產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

ADL6010產品特性

ADL6010的核心在于其專利的八肖特基二極管陣列結合線性化電路，實現了從0.5 GHz至43.5 GHz范圍內幾乎恒定斜率的精確響應。這一特性確保了無論在哪一段頻帶內操作，ADL6010均能提供一致且可靠的輸出電壓與輸入RF信號幅度之間的比例關系，標稱值約為2.2 V/VPEAK。對于50Ω源阻抗，允許的輸入功率范圍寬泛，從-30 dBm到+15 dBm，對應于11.2 mV至1.8V的輸入電壓，生成的準直流輸出覆蓋大約25 mV至超過4V的共模范圍。

特別值得注意的是，ADL6010采用了平衡檢波器拓?fù)浣Y(jié)構，有效消除了偶數階失真問題。這在需要通過低比例耦合器提取信號樣本的應用場景中尤為重要，如微波儀器儀表領域，顯著提升了整體性能表現。此外，盡管ADL6010并非直接作為功率響應設備設計，但其可以方便地根據50Ω輸入阻抗來指定輸入功率水平。

為了進一步利用ADL6010的數據，可以通過添加RMS-to-DC轉換器IC來計算RF輸入幅度波動的功率等效值。同時，ADL6010的基帶輸出可以直接連接到適中的ADC進行數字化處理，在數字域中計算有效值及其他關鍵指標如峰均比。這種靈活性讓工程師能夠輕松集成ADL6010到現有的數據采集和分析系統中，實現高效的數據處理流程。

ADL6010還具備出色的溫度穩定性，其輸出響應精度不受電源電壓在4.75 V至5.25 V范圍內變化的影響，超低功耗有助于長期穩定運行。針對不同工作環境，ADL6010提供了兩種版本：ADL6010A適用于-40°C至+85°C的工作溫度范圍；ADL6010S則支持更廣泛的-55°C至+125°C區間，二者均采用2 mm x 2 mm的6引腳LFCSP封裝形式，便于小型化設計。

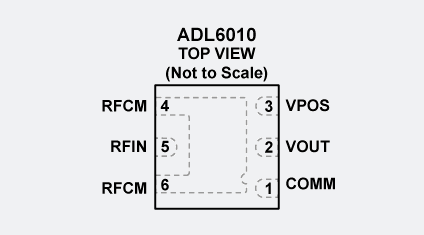

ADL6010引腳圖

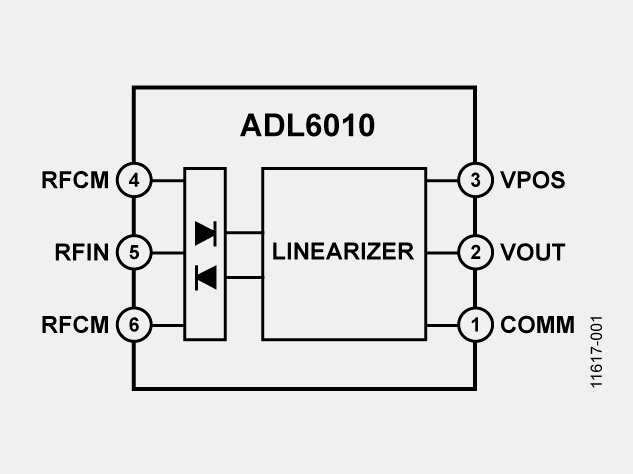

ADL6010原理圖

ADL6010訂購料號

ADL6010ACPZN

ADL6010ACPZN-R2

ADL6010ACPZN-R7

ADL6010CHIPS

ADL6010CHIPS-SX

ADL6010SCPZN

ADL6010SCPZN-R2

ADL6010SCPZN-R7

總之，ADL6010憑借其寬帶50Ω輸入阻抗、快速包絡帶寬（40 MHz）、快速輸出上升時間（4 ns）以及低功耗等特性，成為微波儀器儀表、雷達測量系統等領域的理想選擇。它不僅簡化了復雜的射頻信號處理任務，而且提高了系統的整體性能和可靠性，是工程師們開發下一代無線通信和傳感技術的重要工具。
