圣邦微電子（SG Micro Corp）近日正式發布高壓雙通道運算放大器SGM8433-2Q，該器件面向高精度、高可靠性應用場景設計，具備低失真、軌到軌輸入輸出、12MHz增益帶寬積、35V/μs壓擺率及高達±400mA的輸出驅動能力，適用于旋轉變壓器勵磁驅動、伺服控制、電機系統等關鍵工業和車載應用。代理銷售圣邦微電子旗下全系列IC電子元器件-中芯巨能為您介紹SGM8433-2Q產品優勢及功能框圖。如需SGM8433-2Q產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

高性能參數打造強驅動能力

SGM8433-2Q支持4.5V至24V寬電壓范圍供電，兼容單電源或雙電源系統架構。其典型靜態電流僅為5mA，在關斷模式下可降至50μA，有助于降低系統功耗。在動態性能方面，12MHz的增益帶寬積與35V/μs的壓擺率確保其在高頻信號處理中仍能保持良好響應，滿足高精度模擬信號鏈需求。

該器件輸出級具備強勁的負載驅動能力，源電流可達360mA，灌電流達400mA，特別適合驅動低阻抗負載。此外，SGM8433-2Q內置軌到軌輸入輸出結構，輸入共模電壓范圍覆蓋負供電軌以下至正供電軌以上，極大提升了系統設計靈活性。

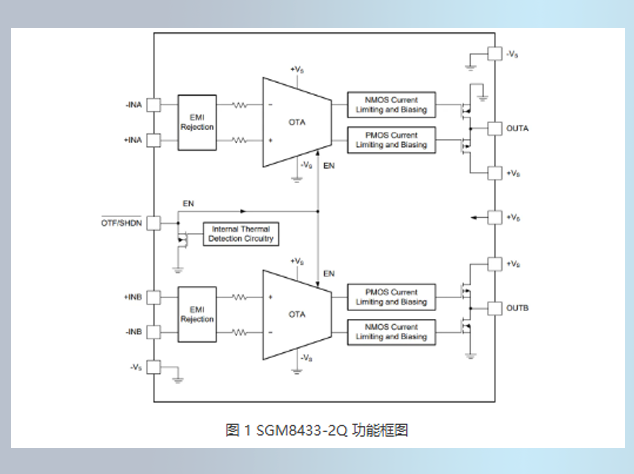

SGM8433-2Q功能框圖

多重保護機制提升系統安全性

SGM8433-2Q集成了豐富的功能安全特性，包括限流保護、過溫保護以及關斷控制功能。其多功能引腳兼具使能控制與過溫指示作用：當該引腳為高電平時，器件正常工作；若檢測到溫度異常或主動拉低該引腳，芯片將進入關斷模式，有效防止故障擴散并保障系統穩定。

此外，該器件具有±1mV低失調電壓、±5μV/℃溫漂系數、±20pA超低偏置電流，配合126dB電源抑制比（PSRR），確保在復雜電磁環境中仍能維持高精度信號傳輸。

車規認證加持，適應嚴苛環境

SGM8433-2Q通過AEC-Q100 Grade 1車規認證，工作溫度范圍為-40℃至+125℃，適用于汽車電子、工業自動化等對穩定性要求嚴苛的應用場景。封裝方面，提供TSSOP-14B（含裸露散熱焊盤）與TDFN-3×3-12BL兩種綠色環保封裝形式，均具備良好的熱管理能力，便于PCB布局與高效散熱。

同時，圣邦微還推出了SGM8433-2這一工業級版本，為不同行業客戶提供更靈活的選擇空間。

結語

隨著工業控制與新能源汽車領域?qū)Ω咝阅苣M器件的需求不斷增長，SGM8433-2Q的推出進一步豐富了圣邦微在高壓運算放大器產品線中的布局。憑借其出色的驅動能力、優異的電氣性能與完備的安全機制，該器件有望廣泛應用于伺服驅動、電機控制、傳感器激勵電路等關鍵環節，助力構建更高精度、更高可靠性的智能控制系統。
