LTC7803 是ADI一款高性能同步降壓型 DC/DC 開關穩壓器控制器，支持 100% 占空比運行模式，適用于驅動 N 溝道功率 MOSFET 構成的同步整流電路。該器件具備高效率、低靜態電流、寬輸入電壓范圍等優勢，廣泛應用于汽車電子、工業控制和通信系統等領域。代理銷售ADI旗下全系列IC電子元器件-中芯巨能為您提供LTC7803中文參數、引腳圖、原理圖及可選型號。

LTC7803關鍵性能參數

輸入電壓范圍：4.5V 至 40V

輸出電壓能力：最高可達 40V

開關頻率范圍：100kHz 至 3MHz，支持鎖相功能

輕載工作模式：支持突發模式（Burst Mode?）、脈沖跳躍模式或連續電感電流模式

電流檢測方式：可選 RSENSE 或 DCR 電流檢測

補償機制：OPTI-LOOP 技術實現寬輸出電容與 ESR 范圍內的穩定瞬態響應

EMI優化：內置擴頻調制功能，降低傳導與輻射噪聲

封裝形式：16引腳 3mm × 3mm QFN 和 MSOP 封裝，具備良好散熱性能

認證標準：通過 AEC-Q100 汽車級可靠性認證

LTC7803系統特性詳解

寬輸入電壓適應性

LTC7803 可在 4.5V 至 40V 的寬電壓范圍內穩定工作，適用于多種電源架構，包括電池供電系統、車載電源網絡及工業直流母線應用。

高效能設計

在無負載狀態下，其典型靜態電流僅為 12μA；在待機模式下，關斷電流低至 1.2μA，顯著延長電池壽命。同步整流結構進一步提升了整體轉換效率，降低了功耗與熱應力。

多種輕載運行模式選擇

通過 MODE 引腳配置，用戶可在以下三種輕載策略中靈活選擇：

突發模式（Burst Mode?）：最低靜態電流，適合對效率要求高的應用場景

脈沖跳躍模式：平衡效率與輸出紋波

連續導通模式（CCM）：保持恒定開關頻率，適用于對噪聲敏感的系統

擴頻調制功能

LTC7803 支持?jǐn)U頻操作，有助于降低高頻段的 EMI 峰值能量，簡化系統通過 FCC、CISPR 等電磁兼容性認證的過程。

動態響應優化

集成 OPTI-LOOP 補償技術，允許使用不同種類和容值的輸出電容（包括陶瓷、鉭電容），并自適應調節環路帶寬，確保快速負載瞬變下的穩定性。

LTC7803典型應用場景

LTC7803 推薦用于以下領域：

汽車電子系統（如車載充電器、ADAS 電源管理模塊）

工業自動化設備（PLC、伺服驅動器等）

電信基礎設施（基站電源、光模塊供電）

高精度測試儀器與便攜式設備

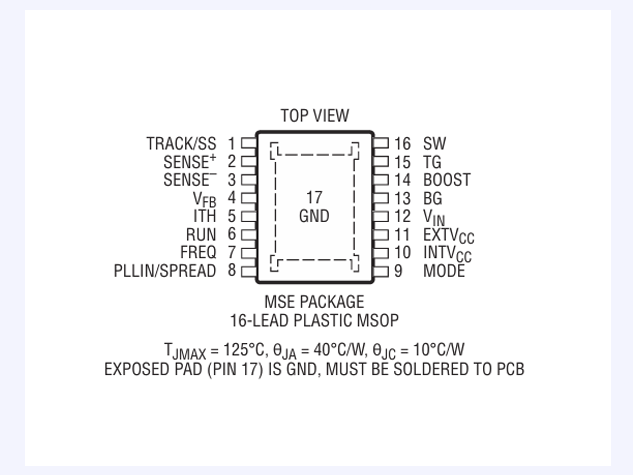

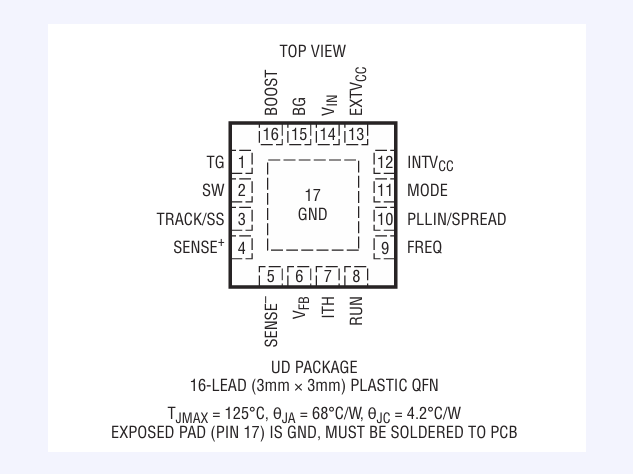

LTC7803引腳圖

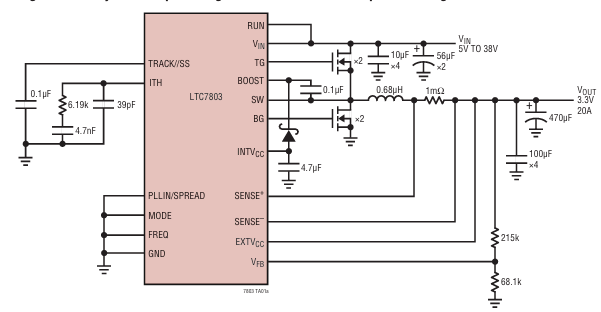

LTC7803原理圖

LTC7803可選型號

LTC7803 憑借其優異的電氣性能、靈活的功能配置和良好的熱管理表現，成為新一代高效同步降壓控制器的理想選擇。工程師可根據具體應用需求，結合其豐富的外部接口與控制選項，構建穩定可靠的電源解決方案。
