在精密模擬電路設計中，差分放大器、基準電壓調節及橋式測量等應用對電阻匹配精度要求極為嚴苛。ADI亞德諾的LT5400是一款集成四個高精度匹配電阻的網絡器件，專為滿足此類高性能系統需求而設計。代理小時ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您介紹LT5400：主要參數、引腳圖及原理圖。如需LT5400產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

LT5400采用先進的薄膜工藝制造，提供A級0.01%和B級0.025%的電阻匹配精度，并具備低至0.2 ppm/°C的匹配溫度漂移性能，確保在整個工作溫度范圍內（–55°C 至 +150°C）維持穩定的比例關系。這一優異特性使其在構建差分放大器時顯著提升共模抑制比（CMRR），相比使用分立匹配電阻方案可提高達2倍。

該器件內部四顆電阻相互獨立，支持靈活配置，可用于構建各種差分、加法、減法、衰減或增益調節電路。其工作電壓范圍寬達±75 V（絕對最大額定值±80 V），適用于高壓信號調理和工業測量系統。

LT5400還具有出色的長期穩定性，在2000小時內電阻值變化小于2 ppm，極大提升了系統在長時間運行下的精度一致性。同時，其絕對溫度系數為8 ppm/°C，進一步保障了在不同環境溫度下比例精度的穩定性。

封裝方面，LT5400采用緊湊的8引腳MSOP封裝，節省PCB空間的同時，也便于在高密度電路板中布局，如精密傳感器接口、測試儀器前端以及醫療電子設備等應用場景。

LT5400主要參數：

LT5400典型應用領域：

• 高精度差分放大器：用于傳感器信號調理、電流檢測和隔離式測量；

• 基準電壓分壓電路：在ADC/DAC參考源中實現穩定比例分壓；

• 精密加法/減法運算電路：用于多通道信號合成與差值提取；

• 橋式測量系統：如應變片、壓力傳感器中的精準比例匹配；

• 工業自動化儀表：作為關鍵模擬鏈路中提升整體精度的核心元件。

LT5400設計建議：

• 在布局時應注意保持LT5400周圍地平面均勻，避免熱梯度影響匹配精度；

• 對于高精度應用，建議使用低失調、低溫漂運放配合使用；

• 若用于高溫環境，需注意PCB焊點材料選擇與散熱路徑設計；

• 可通過外部屏蔽或接地保護環降低EMI干擾，提升系統穩定性。

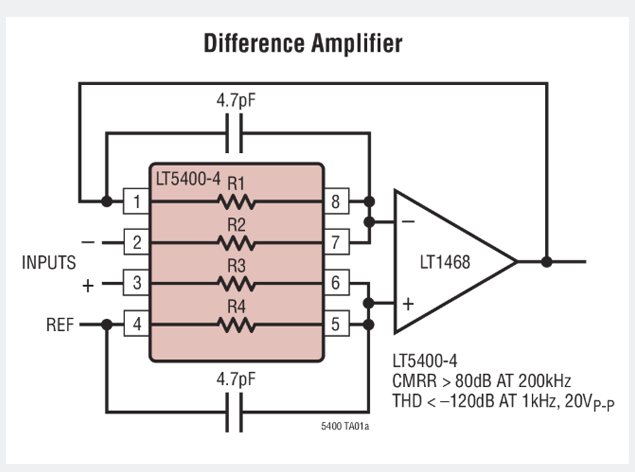

• LT5400原理圖

•

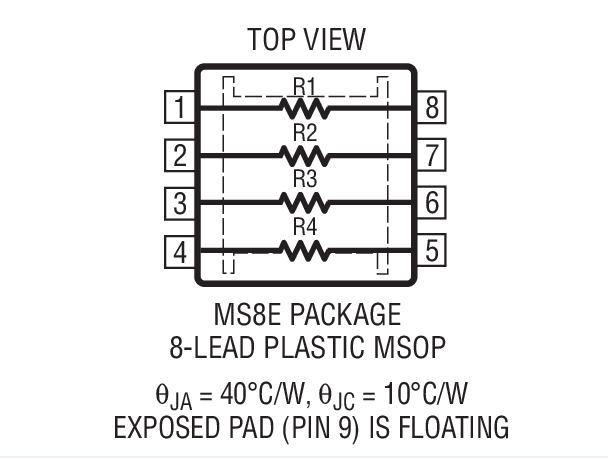

LT5400引腳圖：

綜上所述，LT5400以其卓越的匹配性能、穩定的溫度特性和緊湊的封裝形式，成為工程師在構建高精度模擬電路時不可或缺的關鍵組件。無論是用于測試測量設備、工業控制還是高端醫療儀器，LT5400都能有效提升系統精度與長期可靠性，是值得廣泛采用的標準精密電阻網絡解決方案。
